LNG裝卸臂、LNG裝卸車,鶴管（流體裝卸臂）設計與參考標準有哪些?LNG裝車臂(圖)鶴管（流體裝卸臂）品牌生產廠家深奧圖（Autower）-深圳市奧圖威爾科技有限公司,鶴管新聞欄目分享LNG裝卸臂、LNG裝卸車,鶴管（流體裝卸臂）設計標準,LNG鶴管（裝卸臂）主要組成部分與其主體材質分別是什么.

　　LNG裝卸車,鶴管（流體裝卸臂）設計與參考標準有哪些?LNG裝卸臂，LNG裝車臂(圖)設計有以下標準LNG鶴管（裝卸臂）產品所引用的國外標準及國內標準如下（以當前最新的有效版本為準），執行但不限于下列標準。

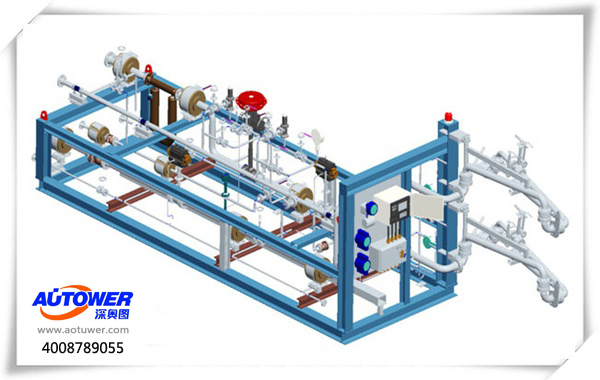

lng裝車橇

　　GB/T 20368-2006 《液化天然氣(LNG)生產、儲存和裝運》

　　HG/T 21608-2012 《液體裝卸臂工程技術要求》

　　GB 50074-2002 《石油庫設計規范》

　　GB 50160-2008 《石油化工企業設計防火規范》

　　GB/T 8163-2008 《輸送流體用無縫鋼管》

　　GB/T 14976-2002 《流體輸送用不銹鋼無縫鋼管》

　　GB/T 12459-2005 《鋼制對焊無縫管件》

　　GB/T 8923-1988 《涂裝前鋼材表面銹蝕等級和除銹等級》

　　HG/T 20592-2009 《鋼制管法蘭（PN系列）》

　　GB/T 308-2002 《滾動軸承鋼球》

　　GB/T 1591-2008 《低合金高強度結構鋼》

　　GB/T 3077-1999 《合金結構鋼》

　　GB/T 13384-2008 《機電產品包裝通用技術條件》

　　GB/T 9286-1998 《色漆和清漆漆膜的劃格試驗》

　　GB 50235-97 《工業金屬管道工程施工及驗收規范》

　　GB/T 1184-1996 《形狀和位置公差 未注公差值》

　　GB/T 223.1–GB223.7 《鋼鐵及合金化學分析方法》

　　GB/T12224～12240-1989 《通用閥門》

　　SH3097-200 《石油化工靜電接地設計規范》

　　JB/T 7949-1999 《鋼結構焊縫外形尺寸》

　　GB/T 11345-1989 《鋼焊縫手工超聲波探傷方法和探傷結果分級》

　　JB/T 7949-1999 《鋼結構焊縫外形尺寸》

　　GB/T 11345-1989 《鋼焊縫手工超聲波探傷方法和探傷結果分級》

　　JB/T 4730-2005 《承壓設備無損檢測》

　　１．LNG鶴管（裝卸臂）主要組成部分與其主體材質是什么.裝車臂構成如下（參考）：

　　序號型號技術規格說明備注

　　1操作類型手動

　　2內臂尺寸DN80

　　3外臂尺寸DN80-50

　　4平衡類型彈簧

　　5庫區端

　　連接液相DN50 HG20592-2009 PN16 RF配對法蘭及緊固件采用HG20592-2009（A）歐洲體系　氣相DN50 HG20592-2009 　　PN16 RF

　　6槽車端

　　連接液相DN50 松套法蘭適合美標及歐標法蘭

　　氣相DN50 松套法蘭

　　7排放接口連接設置

　　8氮氣吹掃系統液相設置，配置金屬軟管及兩個DN20氮氣吹掃閥門

　　9低溫隔離閥采用球閥；液相臂、氣相臂各一個

　　10低溫拉斷閥

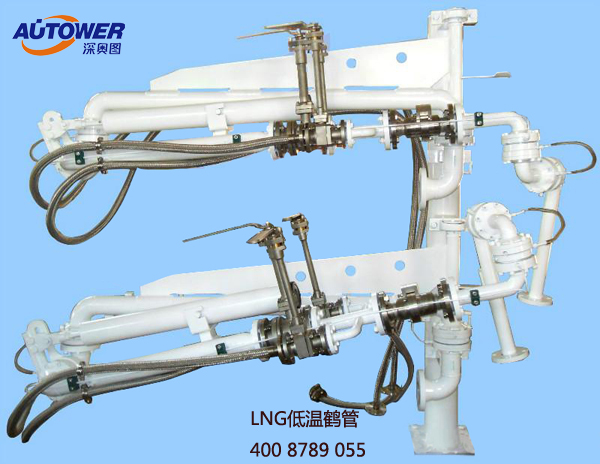

LNG低溫鶴管

　　２．LNG鶴管（裝卸臂）主體材質是什么.鶴管（裝卸臂）主體材質

　　序號設備材質備注

　　1內臂

　　2外臂

　　3立柱

　　4接頭/旋轉接頭

　　5平衡系統

　　6旋轉接頭氮氣密封PTFE+316L需采用進口密封圈

　　7旋轉接頭主密封PTFE+316L需采用進口密封圈

　　8旋轉接頭次密封PTFE+316L需采用進口密封圈

　　9滾道鋼球

　　10墊圈PTFE

　　看完鶴管（流體裝卸臂）設計與參考標準，LNG裝卸臂 LNG鶴管設計標準 LNG裝車臂(圖)，欲詢lng裝車橇、LNG低溫鶴管價格、型號，或其它有關LNG裝卸車（定量裝車）服務，請聯系鶴管品牌（（Autower））深奧圖。
